کارت چنج اور CO220
قیمت : 3,000,000 تومان
- نمایشگر LED سبز برای تشخیص وجود برق
- رله صنعتی 10 آمپر با ترمینال سوکتی
- نصب آسان روی ریل و سیم کشی سریع
- تنظیم زمان وصل برق شهر و ژنراتور از 1 تا 6 ثانیه

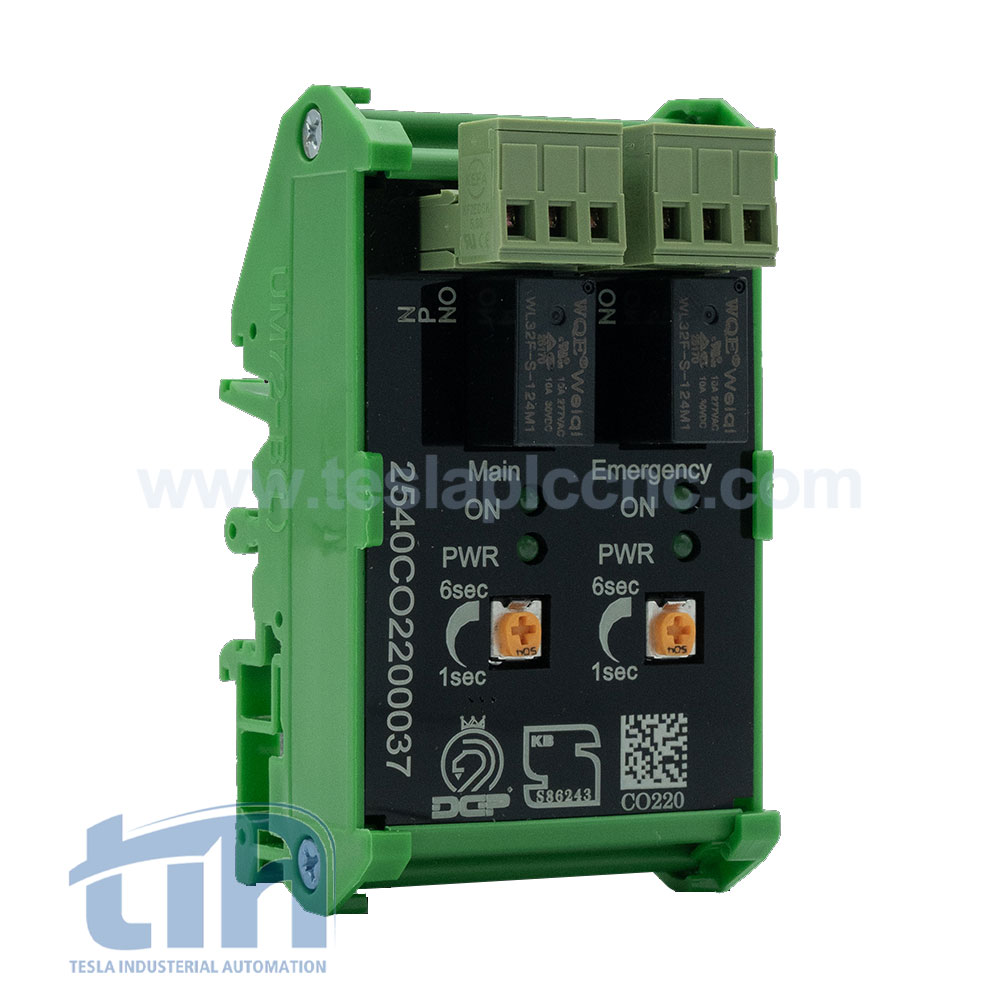

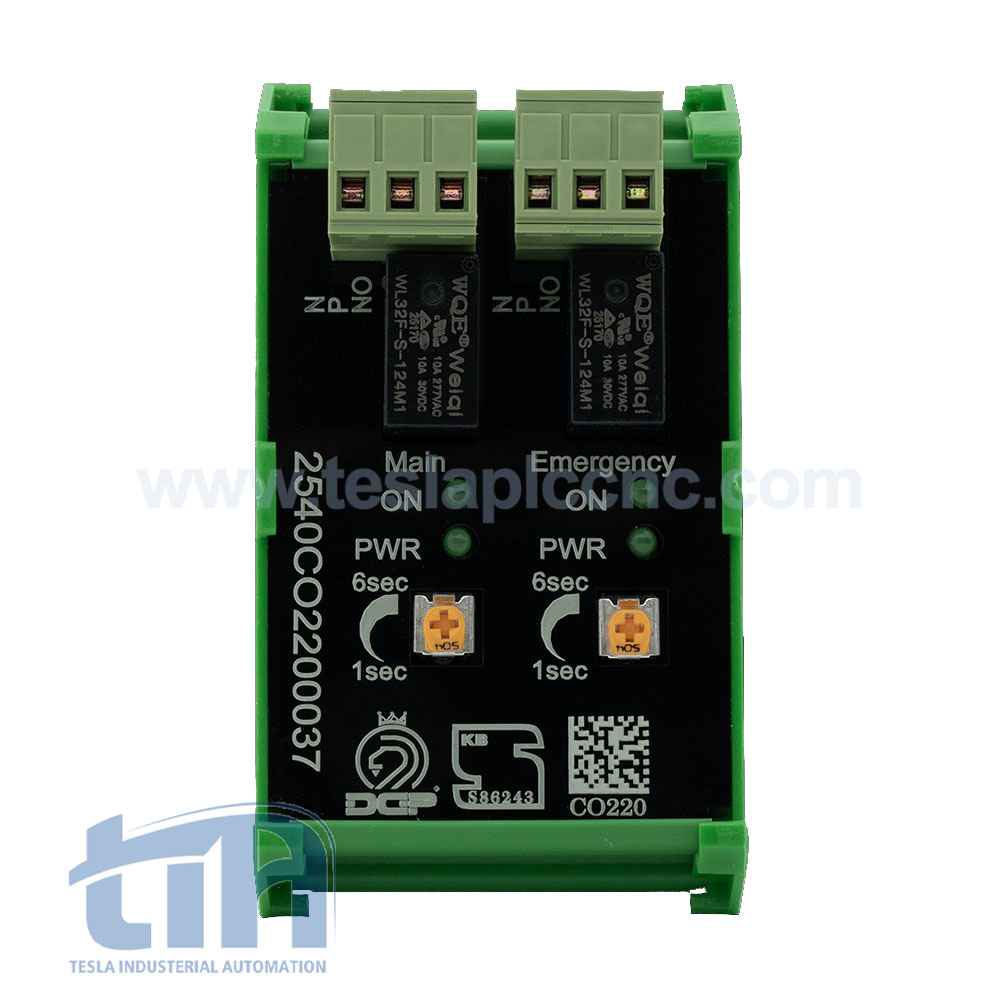

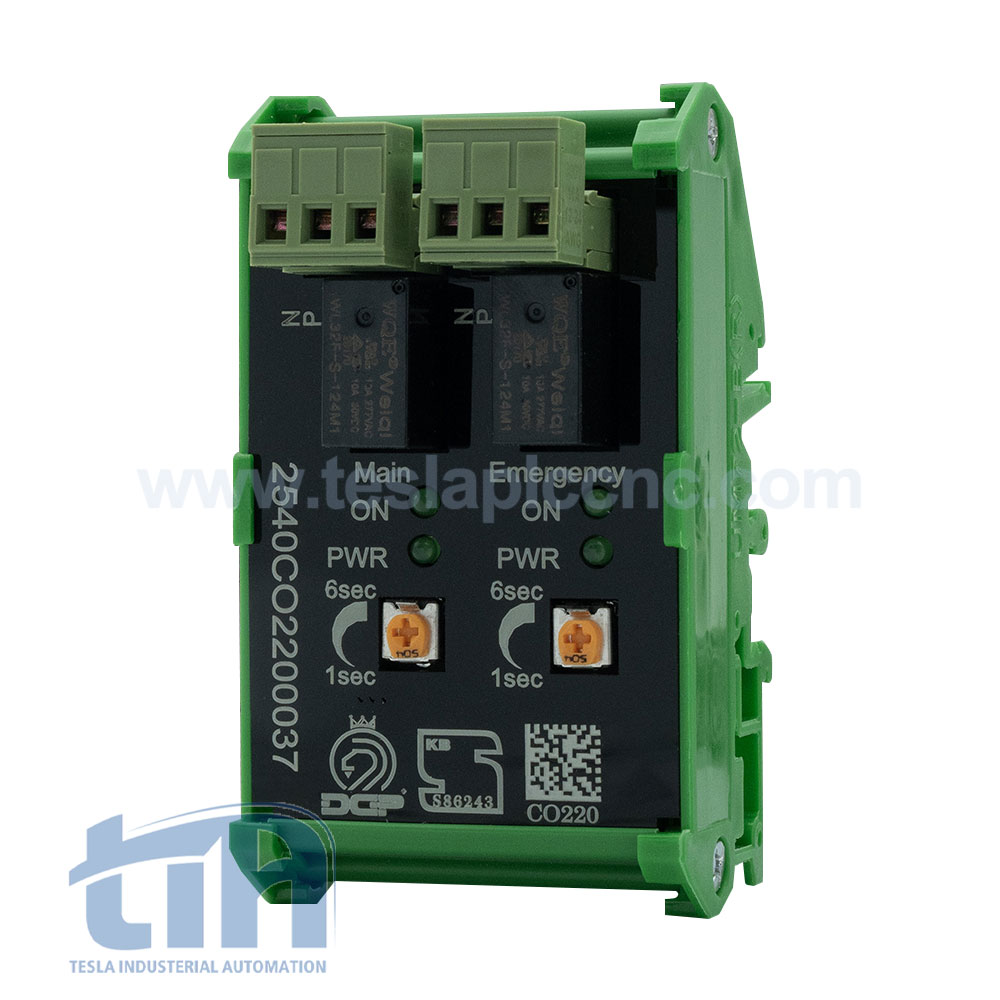

کارت چنج اور CO220
کارت چنج اور CO220 ساخت دی جی پی (DGP) است و برای مدیریت و کنترل جا به جایی برق بین شبکه شهری و ژنراتور استفاده می‌شود.
این ماژول با ابعاد کوچک، نصب آسان و قابلیت تنظیم زمان وصل، به ساده سازی مدار فرمان و کاهش زمان سیم کشی کمک می‌کند.
ویژگی‌های کارت رله چنج آور CO220 برند DGP
- دارای نمایشگر LED سبز برای نمایش وجود برق
- مجهز به رله های صنعتی با توان خروجی 10 آمپر
- دارای ترمینالهای سوکتی برای تعویض سریع و آسان
- ابعاد کوچک و بهینه با قابلیت نصب روی ریل
- ساده سازی مدار فرمان و کاهش زمان سیم کشی
- جداسازی و ایزوله سازی بخش های برق شهر و ژنراتور
- قابلیت تنظیم زمان وصل خروجی برق شهر و ژنراتور به صورت جداگانه از 1 تا 6 ثانیه
نقشه سیم‌بندی ماژول چنج اور CO220
ماژول چنج اور CO220 دارای دو رله فرمان با ظرفیت ۱۰ آمپر است که برای کنترل مدار فرمان و تحریک بوبین کنتاکتورهای قدرت برق شهر و برق اضطراری استفاده می‌شوند. این رله‌ها برای قطع و وصل مستقیم بارهای قدرت طراحی نشده‌اند و باید متناسب با نقشه سیم‌بندی، کنتاکتورهای مناسب به کار گرفته شوند.
نحوه عملکرد ماژول CO220 در زمان قطع و وصل برق
در ماژول CO220، برق شهر (Main) در اولویت قرار دارد. هنگامی که برق شهر قطع شود، سیستم با استفاده از مدار فرمان، امکان انتقال تغذیه به برق اضطراری ژنراتور را فراهم می‌کند.
پس از بازگشت برق شهر، ماژول مطابق زمان تأخیر تنظیم‌شده عمل می‌کند؛ ابتدا کنتاکتور برق اضطراری را قطع کرده و سپس فرمان وصل کنتاکتور برق شهر را صادر می‌کند. این عملکرد به انتقال کنترل‌شده بین دو منبع برق کمک می‌کند.
نکات مهم در سیم‌بندی کارت چنج اور CO220
- از رله‌های داخلی ماژول فقط در مدار فرمان استفاده کنید.
- برای قطع و وصل مدار قدرت برق شهر و ژنراتور، از کنتاکتورهای متناسب با جریان بار استفاده کنید.
- مدار فرمان باید از وصل هم‌زمان کنتاکتور برق شهر و برق اضطراری جلوگیری کند.
- زمان تأخیر وصل هر منبع را متناسب با شرایط سیستم تنظیم کنید.
- سیم‌بندی را مطابق نقشه رسمی سازنده و با رعایت الزامات ایمنی برق انجام دهید.
بررسی پیش از خرید
پیش از انتخاب ماژول CO220 ، مشخصات فنی دستگاه، نوع کاربرد و سازگاری آن با مدار فرمان تابلو برق را بررسی کنید.
دانلود کاتالوگ و نقشه سیم‌بندی
برای مشاهده کاتالوگ محصولات و دریافت اطلاعات مربوط به نحوه سیم‌بندی کارت چنج اور CO220، به ادامه همین صفحه توجه کنید.
————————————-
| رله چنج آور | شهر و ژنراتور |
|---|---|
| ولتاژ تغذیه | 220 ولت AC |
| زمان سنجی | 1 تا 6 ثانیه |
| دارای LED های | برای برق ورودی و فرمان |
| تعداد خروجی رله | 2 خروجی 10 آمپر |
| سایر توضیحات | سازگار با اکثر سیستم های PLC و کنترلرهای صنعتی |
